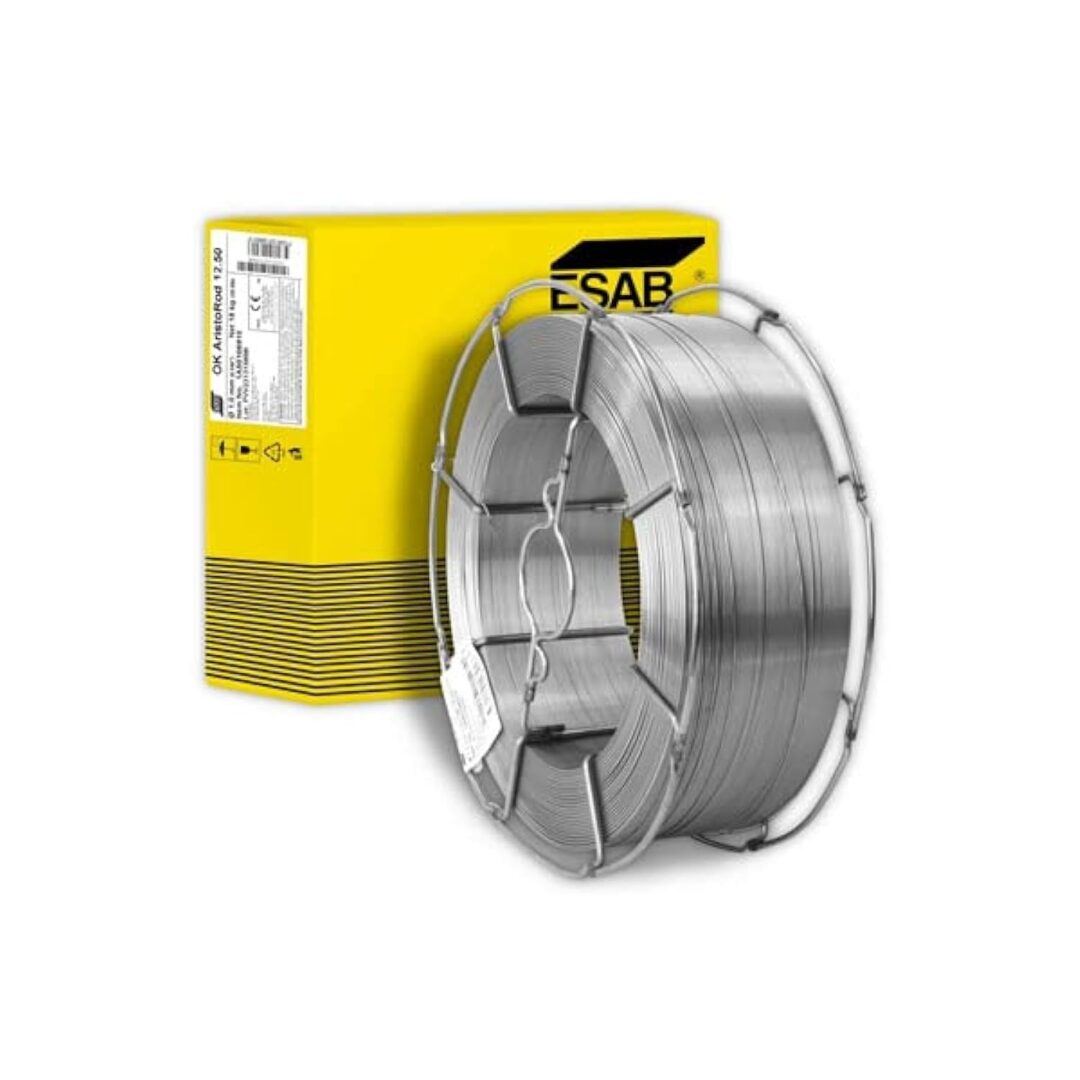

Stieple OK Aristorod 12.50
Price range: 61,02 € through 63,18 €
OK AristoRod 12.50 ir Mn-Si leģēta G3Si1 / ER70S-6 cieta stieple priekš neleģēta tērauda, vispārējai lietošana. Stieple ir pilnveidota ar ESAB unikālām virsmas īpašībām ar (ASC) tehnoloģiju, ievedot MAG metināšanas darbu jaunā veiktspējas līmenī. Raksturīgākās funkcijas ietver lieliskas starta īpašības; trouble-free barošana, stieples padošanas ātrumu un padeves distances; ļoti stabils loks pie augstas metināšanas strāvas; ļoti maz šļaktu; zema dūmu emisija; samazināts nodilums un uzlabota aizsardzība pret koroziju.
| Specifikācija | |
| Klasifikācijas | EN ISO 14341-A : G 38 3 C1 3Si1
EN ISO 14341-A : G 42 4 M20 3Si1 EN ISO 14341-A : G 42 4 M21 3Si1 EN ISO 14341-A : G 3Si1 SFA/AWS A5.18 : ER70S-6 CSA W48 : B-G 49A 3 C1 S6 JIS Z 3312 : YGW 12 (C1) |
| Atbilstības | CWB : B-G 49A 3 C1 S6
JIS : YGW12 (C1) RINA : 3Y S ABS : 3Y SA BV : SA3YM CE : EN 13479 CWB : B-G 49A 3 C1 S6 DB : 42.039.29 DNV-GL : III YMS LR : 3YS H15 PRS : 3YS (C1, M21) UKCA : EN 13479 VdTÜV : 10052 |
Apstiprinājumi ir balstīti uz rūpnīcas atrašanās vietu. Lai iegūtu plašāku informāciju, lūdzu, sazinieties ar ESAB.
| Sakausējuma veids | Oglekļa-mangāna tērauds (Mn/Si sakausējums) |
| Aizsarggāze | M20, M21, C1 (EN ISO 14175) |
| Tipiskas stiepes īpašības | |||
| Stāvoklis | Spēks | Stiepes izturība | Pagarinājums |
| AWS C1 | |||
| Kā Metināts | 430 MPa | 530 MPa | 30 % |
| EN C1 | |||
| Kā Metināts | 440 MPa | 540 MPa | 25 % |
| EN M21 | |||
| Kā Metināts | 470 MPa | 560 MPa | 26 % |
| Atbrīvots no stresa
15 stundas 620 °C |
370 MPa | 495 MPa | 28 % |
| Tipiskas Šarpi V-veida iecirtuma īpašības | ||
| Stāvoklis | Testēšanas temperatura | Ietekmes vērtība |
| AWS C1 | ||
| Kā Metināts | -30 °C | 75 J |
| EN C1 | ||
| Kā Metināts | 20 °C | 110 J |
| Kā Metināts | -30 °C | 75 J |
| EN M21 | ||
| Kā Metināts | 20 °C | 130 J |
| Stress Relieved
15 hour(s) 620 °C |
20 °C | 120 J |
| Kā Metināts | -20 °C | 120 J |
| Atbrīvots no stresa
15 stundas 620 °C |
-20 °C | 90 J |
| Kā Metināts | -30 °C | 100 J |
| Kā Metināts | -40 °C | 90 J |
| Kā Metināts | -50 °C | 70 J |
| Tipiska metinājuma metāla analīze % | ||||||
| C | Mn | Si | S | P | Cu | Ti+Zr |
| C1 | ||||||
| 0.08 | 0.94 | 0.63 | 0.012 | 0.013 | 0 | <0 |
| M21 | ||||||
| 0.10 | 1.11 | 0.72 | 0.012 | 0.013 | 0.07 | <0 |
| Tipisks stieples sastāvs % | ||
| C | Mn | Si |
| 0.08 | 1.46 | 0.85 |
| Nogulsnēšanās dati | ||||
| Diametrs | Strāvas stiprums | Voltāža | Stieples paddles ātrums | Nogulsnēšanās ātrums |
| 0.8 mm | 60-200 A | 18-24 V | 3.2-10.0 m/min | 0.8-2.3 kg/h |
| 0.9 mm | 70-250 A | 18-26 V | 3.0-12.0 m/min | 0.9-3.5 kg/h |
| 1.0 mm | 80-300 A | 18-32 V | 2.7-15.0 m/min | 1.0-5.5 kg/h |
| 1.14 mm | 100-350 A | 18-34 V | 2.6-15.0 m/min | 1.2-7.0 kg/h |
| 1.2 mm | 120-380 A | 18-35 V | 2.5-15.0 m/min | 1.3-8.0 kg/h |
| 1.32 mm | 130-400 A | 19-35 V | 2.4-15.0 m/min | 1.5-8.5 kg/h |
| 1.4 mm | 150-420 A | 22-36 V | 2.3-12.0 m/min | 1.6-8.7 kg/h |
| 1.6 mm | 225-550 A | 28-38 V | 2.3-10.0 m/min | 2.1-9.4 kg/h |
| 2.0 mm | 300-650 A | 32-44 V | 3.0-7.0 m/min | 4.4-10.2 kg/h |
| Svars | Nav pieejams |
|---|
