Invertors DIGITIG 204 QUATTRO

SHERMAN DIGITIG 204 QUATTRO PLASMA

Ražotājs: Sherman | Metināšanas metodes: MMA, TIG HF DC, aukstā metināšana, plazmas griešana | Barošanas avots: 230 V | Metināšanas strāva: 200 A | Efektivitāte: 60 % | Griešanas strāvas diapazons: 15–50 A | Maksimālais griešanas biezums: 12 mm

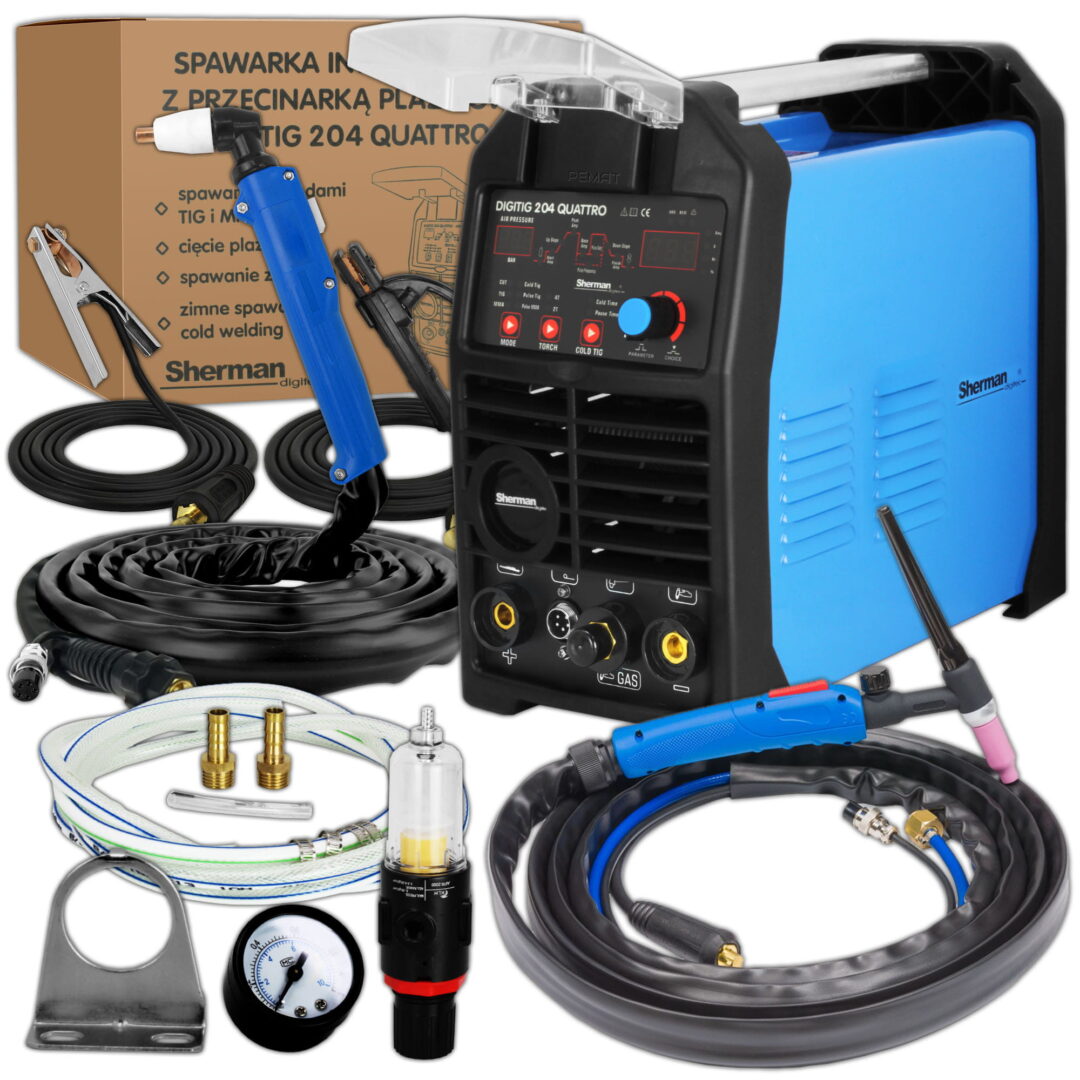

STANDARTA APRĪKOJUMS:

* Sherman DIGITIG 204 QUATTRO metināšanas iekārta ar plazmas griezēju

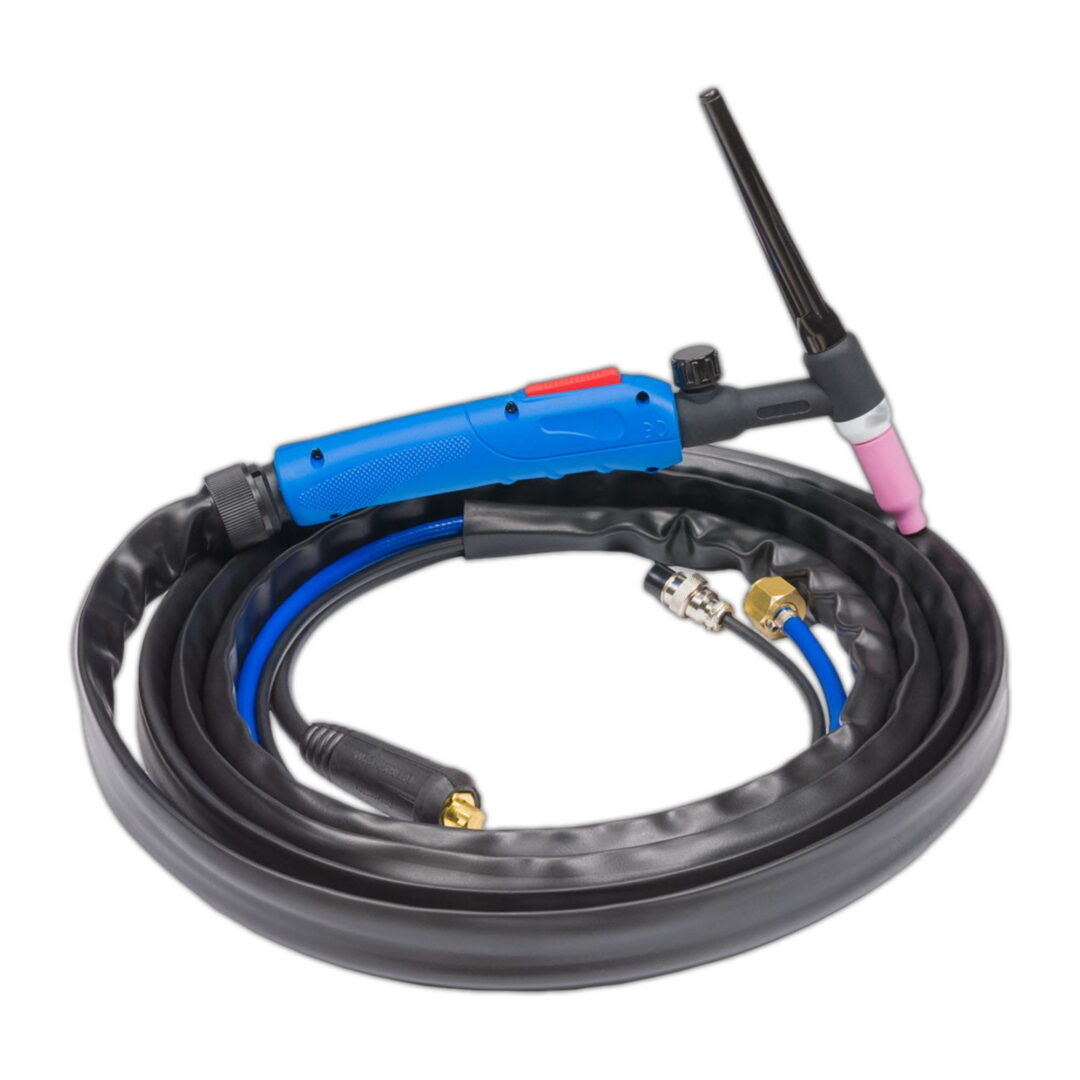

* TIG-17 deglis ar vadību

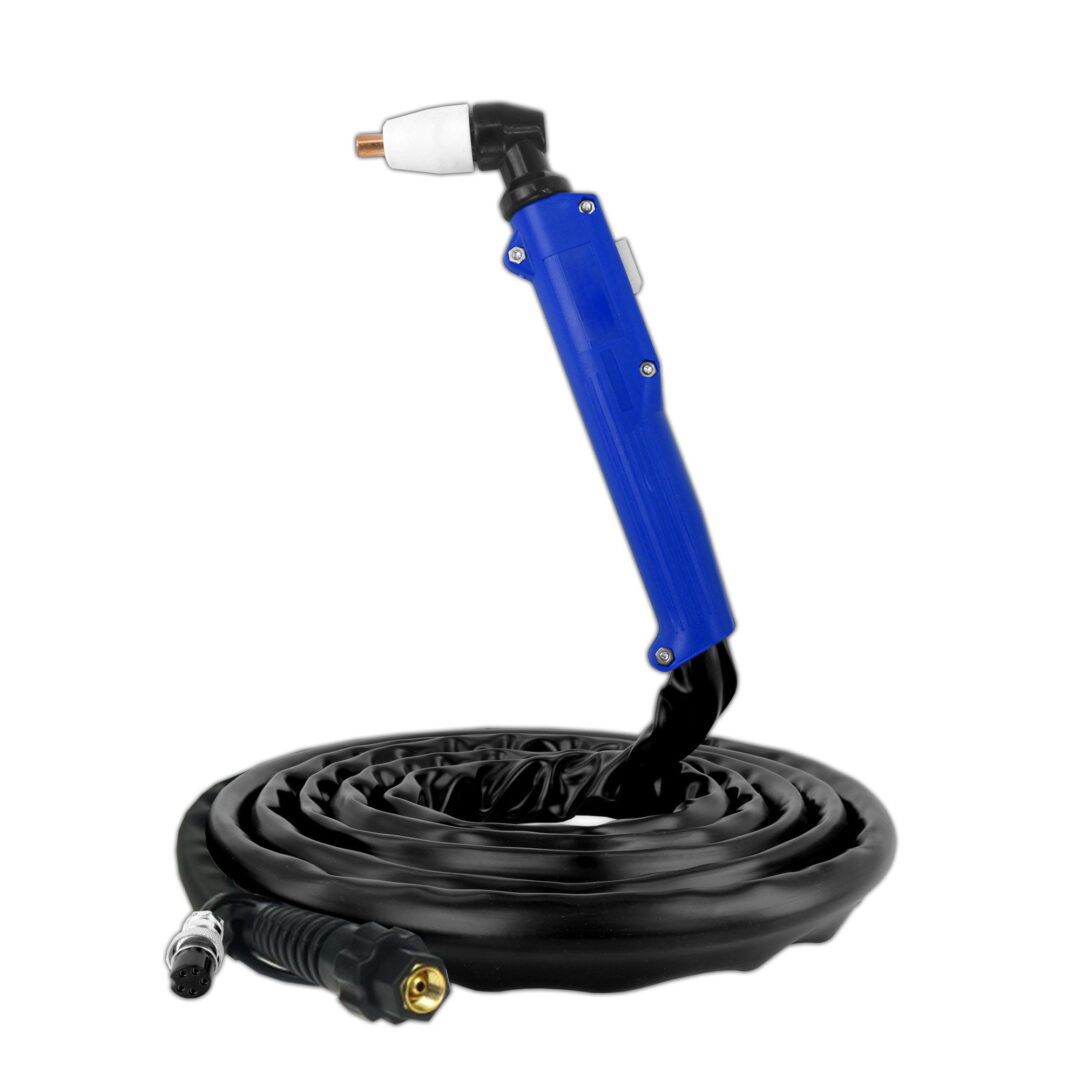

* Plazmas turētājs

* Elektroda vads

* Zemējuma kabelis

* Plazmas griezēja reduktors

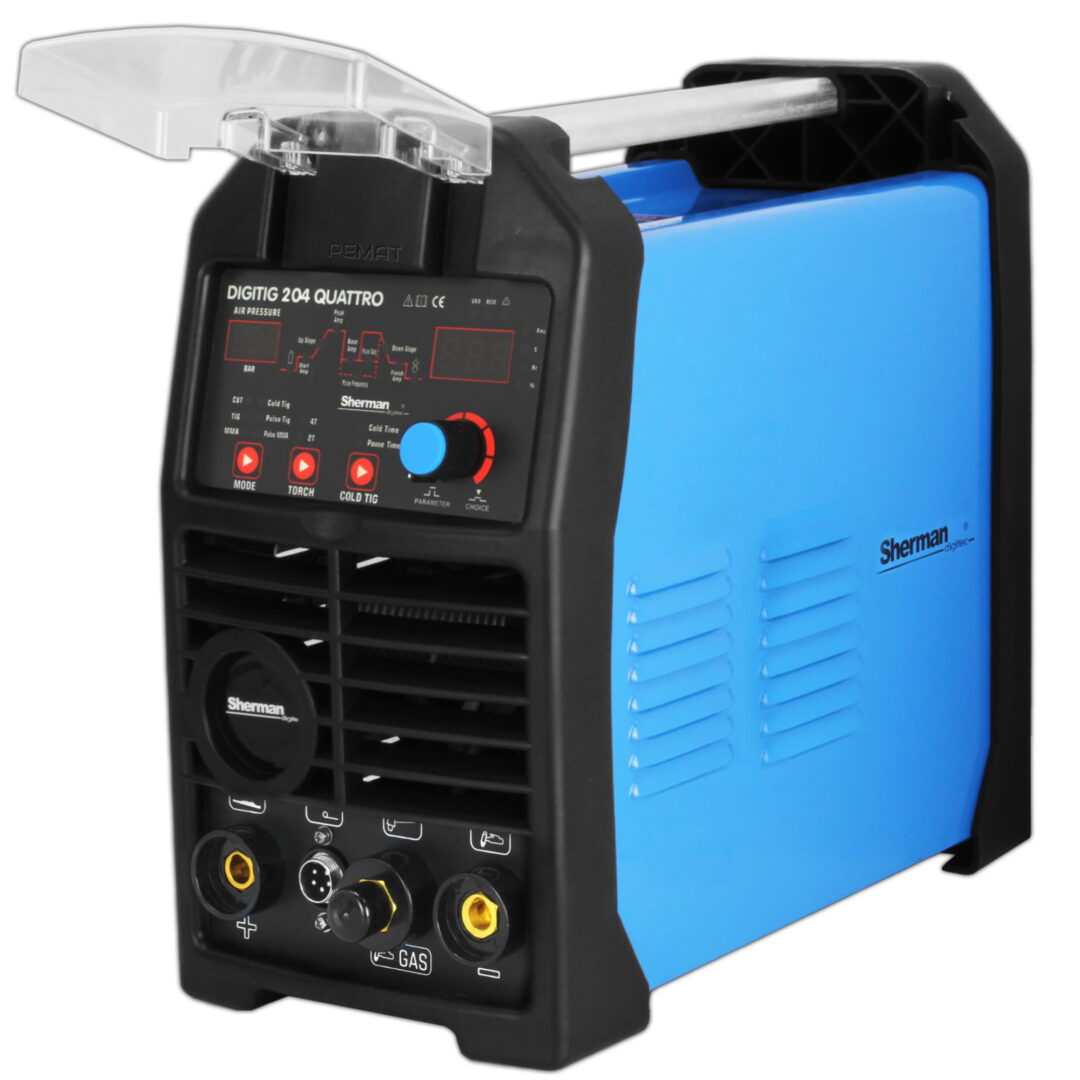

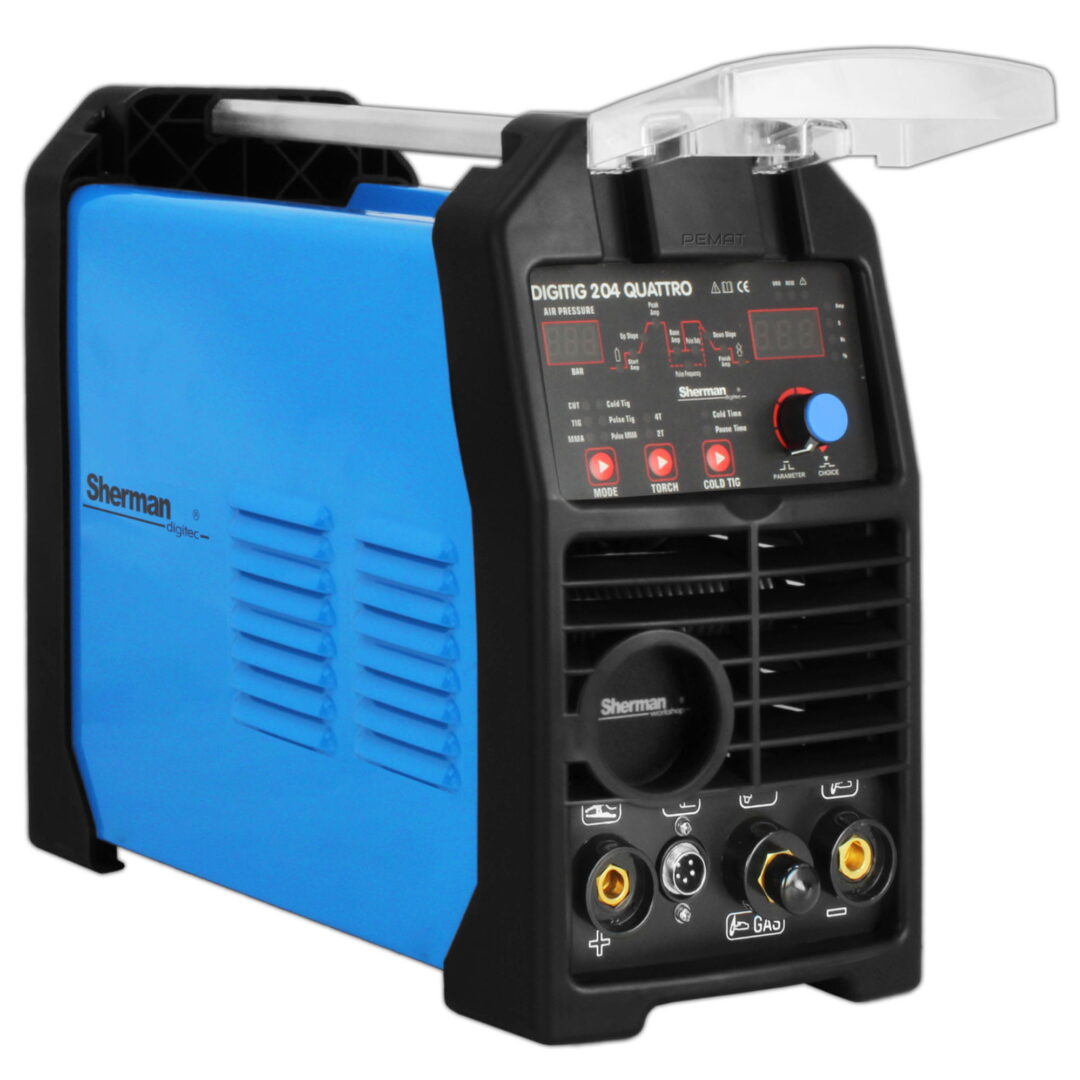

DIGITIG 204 QUATTRO metināšanas iekārta ir jaunākās paaudzes ierīce, kas izgatavota, izmantojot IGBT tehnoloģiju un aprīkota ar digitālo vadību.

To izmanto manuālai TIG DC, MMA (ar pārklātu elektrodu) tērauda un krāsaino metālu metināšanai ar līdzstrāvu ar iespēju izmantot strāvas pulsācijas. Tā arī ļauj veikt tērauda, ​​alumīnija un vara loksņu un elementu plazmas griešanu.

Digitālā vadība ļauj pilnībā pielāgot un kontrolēt loka un impulsu raksturlielumu metināšanas parametrus. Pateicoties ventilatora apturēšanas funkcijas izmantošanai, kas izslēdz ventilatoru pie zemas metināšanas iekārtas slodzes, trokšņa līmenis ir ievērojami samazināts.

Turklāt tai ir HF aizdedze, iespēja vadīt divtaktu un četrtaktu režīmos un punktmetināšanas variants, tā sauktā aukstā metināšana.

Metināšanas iekārta ir izgatavota, izmantojot IGBT invertora tehnoloģiju, kas ļāva ievērojami samazināt tās svaru un izmērus. Stabili izejas parametri garantē augstas kvalitātes metinājuma iegūšanu.

Pielietojuma piemēri: vieglā rūpniecība, remonta darbi uz lauka, darbnīcu darbs, automobiļi, izpūtēju metināšana.

TEHNISKIE DATI:

• * Kataloga numurs: 7812713
• * Metināšanas metodes: MMA, TIG HF DC, aukstā metināšana, plazmas griešana
• * Barošanas spriegums [V]: AC 230 50Hz
• * maks. strāvas patēriņš [A]: 30 A MMA: 29 A: TIG 21 A; CUT: 30A
• * MMA metināšanas/griešanas strāva: 20–180 A; TIG: 10–200A; CUT: 15–50A
• * Metināšanas strāva [A]: MMA: 180 A / 25%; TIG: 200A / 60%
• * Maks. griešanas biezums [mm]: 12
• * Darba cikls [%]: MMA: 180 A / 25%; TIG: 200A / 60%
• * Spriegums bez slodzes [V]: MMA: 68V, TIG: 68V; GRIEZŠANA: 245 V
• * Gāzes priekšplūsma: 0–2 sek.
• * Gāzes pēcplūsma: 1–15 s.
• * Strāvas rampa: 0–15 s.
• * Strāvas samazināšanās: 0–15 s.
• * Sākotnējā strāva: 10–200 A
• * Bāzes strāva: 10–200 A
• * Krātera strāva: 10–200 A
• * Impulsa frekvence: 0,5–200 Hz
• * Impulsa platums: 10–90 %
• * Punktmetināšanas laiks: 0,01–2,5 s.
• * Pauzes laiks punktmetināšanas laikā: 0,1–10 s.
• * Svars [kg]: 8,5
• * Izmēri (G x P x A) [mm]: 430 x 170 x 310

IGBT TEHNOLOĢIJA

Moderna tehnoloģija, kuras pamatā ir bipolāri tranzistori ar izolētu vārtu. Tā apvieno lauka efekta tranzistoru vadības vienkāršību ar bipolāriem tranzistoriem raksturīgo augsto sabrukšanas spriegumu un pārslēgšanās ātrumu. IGBT tehnoloģijas izmantošana ievērojami paplašina metināšanas iekārtu uzticamo darbību.

DROŠĪBAS LĪMENIS

IP nosaka ierīces izturības pakāpi pret cietu vielu un ūdens piesārņotāju iekļūšanu. IP23 nozīmē, ka ierīce ir piemērota lietošanai telpās un nav piemērota lietošanai lietū.

AIZSARDZĪBA PRET PĀRKARŠANU

IGBT modulis ir aizsargāts pret pārkaršanu ar aizsargierīci, kas atslēdz ierīces metināšanas ķēdi. Pēc dažām minūtēm metināšanas iekārta atdziest līdz temperatūrai, kas ļauj tai automātiski restartēties.

DARBA CIKLS

Darba cikls ir balstīts uz 10 minūšu periodu. 60% darba cikls nozīmē, ka pēc 6 minūšu darbības ir nepieciešams 4 minūšu pārtraukums. 100% darba cikls nozīmē, ka ierīce var darboties nepārtraukti bez pārtraukumiem.

MMA

Metode, kurā izmanto pārklātu elektrodu, kas sastāv no metāla serdes, kas pārklāta ar apvalku. Ierīce ļauj metināt ar visu veidu elektrodiem, piemēram, bāziskiem, celulozes, rutila vai skābiem.

VRD

VRD funkcija pazemina tukšgaitas spriegumu. Pareizā sprieguma vērtība tiek atjaunota tikai tieši pirms loka aizdegšanās. Tas samazina elektriskās strāvas trieciena risku, taču dažos gadījumos tas var apgrūtināt loka aizdegšanos.

TIG DC HF

Lai pilnībā novērstu metinājuma piesārņojuma ar volframu iespējamību, ieteicams, lai elektrods nepieskartos sagatavei; šim nolūkam tiek izmantota bezkontakta loka aizdegšana, izmantojot ierīcē iebūvētā jonizatora ģenerētas augstfrekvences izlādes.

HF – BEZKONTAKTA LOKA IEDARBINĀŠANA

Ierīce ir aprīkota ar jonizatoru, kas nodrošina bezkontakta loka aizdegšanu.

2T / 4T DARBA REŽĪMS

2T — nospiežot pogu roktura rokturī, ieslēdzas jonizators un aizdedzina loku.  Metināšana tiek veikta, turot nospiestu pogu.

4T — nospiežot pogu roktura rokturī, ieslēdzas jonizators un aizdedzina loku, pēc tam atlaidiet pogu un metiniet ar atbrīvoto pogu.  Vēlreiz nospiežot pogu, metināšana tiek pārtraukta.

SĀKUMA STRĀVA

Strāva, kas parādās ķēdē pēc pogas nospiešanas roktura rokturī.  Jo lielāka sākuma strāva, jo vieglāk ir aizdedzināt loku.

Tomēr, metinot plānas loksnes, pārāk liela sākuma strāvas vērtība var izraisīt loksnes apdegšanu.  Dažos metināšanas režīmos strāva nepalielinās, lai uzsildītu sagatavi.

PACELŠANAS LAIKS

Metināšanas strāvas pieauguma laiks no sākotnējās strāvas līdz iestatītajai metināšanas strāvas vērtībai.

SAMAZINĀŠANĀS LAIKS

Laiks, kurā metināšanas strāva samazinās no iestatītās vērtības līdz nullei vai krātera strāvas vērtībai.

GĀZES PRIEKŠPLŪSMAS LAIKS

Laiks no pogas nospiešanas degļa rokturī un gāzes vārsta atvēršanas līdz loka aizdegšanai.  Parasti tam jābūt ilgākam par 0,5 s, lai piegādātu aizsarggāzi degļa sprauslas izejai, lai aizsargātu metināšanas sākumu un volframa elektrodu.  Pārāk īss pēcplūsmas laiks var izraisīt metinājuma oksidēšanos.  Metinot TIG maiņstrāvas (AC) režīmā, šim laikam jābūt ilgākam.

TIG DC

Nodrošina TIG metināšanu ar līdzstrāvu (DC). Tā ir nepieciešama krāsaino metālu metināšanai.

PULSE TIG

Šī funkcija ietekmē metinājuma formu un loka fokusu.  Impulsu metināšana arī ļauj samazināt materiālam piegādātā siltuma daudzumu un tiek izmantota, metinot plānus materiālus.

IMPULSA FREKVENCE

Frekvence, ar kādu strāvas impulsa vērtība mainās starp metināšanas strāvu un bāzes strāvu.

IMPULSA PLATUMS

Impulsa ilgums ļauj regulēt iespiešanās dziļumu.  Palielinot platumu, palielinās iespiešanās dziļums, samazinot materiālā ievadītā siltuma daudzumu un tādējādi samazinot risku apdedzināt plānākas loksnes vai mazākus komponentus.

KRĀTERA STRĀVA

Strāva, ko izmanto dažos metināšanas režīmos, kur loks netiek nodzēsts tūlīt pēc lejupejošās fāzes.  Ļauj aizpildīt krāteri savienojuma galā.

AUKSTĀ TIG

TIG metināšanas punktveida tips — tā sauktā aukstā metināšana, kas ļauj savienot plānus elementus, pateicoties ļoti zemai siltuma emisijai savienojuma zonā.  Tā sastāv no cikliskas īslaicīgas loka aizdegšanās un nodzēšanas.

PUNKTA Nospiežot slēdzi roktura rokturī, tiks ieslēgts jonizators, aizdedzināta loka uz laiku, kas iestatīts ar parametru AUKSTĀ LAIKS, un loks nodzēsts.  Lai atkārtoti aizdedzinātu loku, ir jāatlaiž un jānospiež poga rokturī.

AUKSTĀS METINĀŠANAS LAIKS 0,01–2,5 sek.

Metināšanas laiks punktmetināšanas (aukstās metināšanas) laikā.

PAUZES LAIKS 0,1–10 sek.

Pauzes laiks punktmetināšanas (aukstās metināšanas) laikā. Tikai CPOT vadības režīmam.

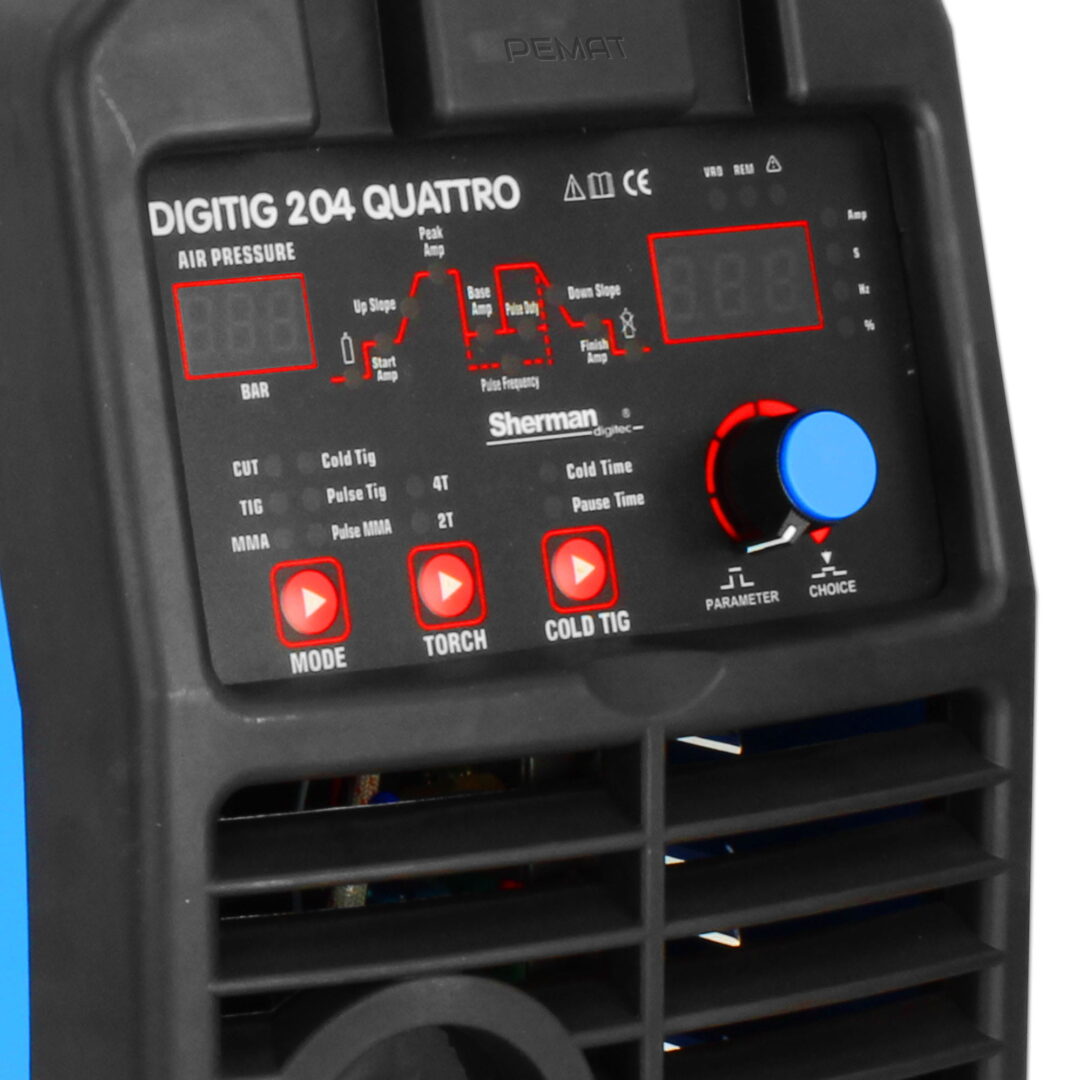

VIENKĀRŠI LIETOJAMS, SKAIDRS VADĪBAS PANELIS:

Viegli lietojamais vadības panelis nodrošina precīzu un vienmērīgu parametru regulēšanu. Digitālais displejs rāda faktisko metināšanas strāvu.

PLAZMAS METINĀŠANA

Funkcija elektriski vadošu elementu griešanai no oglekļa un leģētā tērauda, ​​alumīnija un tā sakausējumiem, misiņa, vara un čuguna.

MAKSIMĀLAIS GRIEŠANAS BIEZUMS 12 MM

Maksimālā griešanas biezuma vērtība tika noteikta optimālos apstākļos parastas kvalitātes oglekļa tērauda griešanai. Lai izvēlētos pareizo ierīci, ieteicams veikt tehnoloģiskos testus reālos darba apstākļos un uz materiāla parauga.

IZTURĪGA UN STIPRA KONSTRUKCIJA

Ierīces korpuss ir izgatavots no viegliem un izturīgiem kompozītmateriāliem, kas ir izturīgi pret visa veida mehāniskiem bojājumiem.

VIENKĀRŠA TRANSPORTĒŠANA

Metināšanas aparāta aprīkošana ar transportēšanas rokturi nodrošina komfortu, mainot darba vietu.

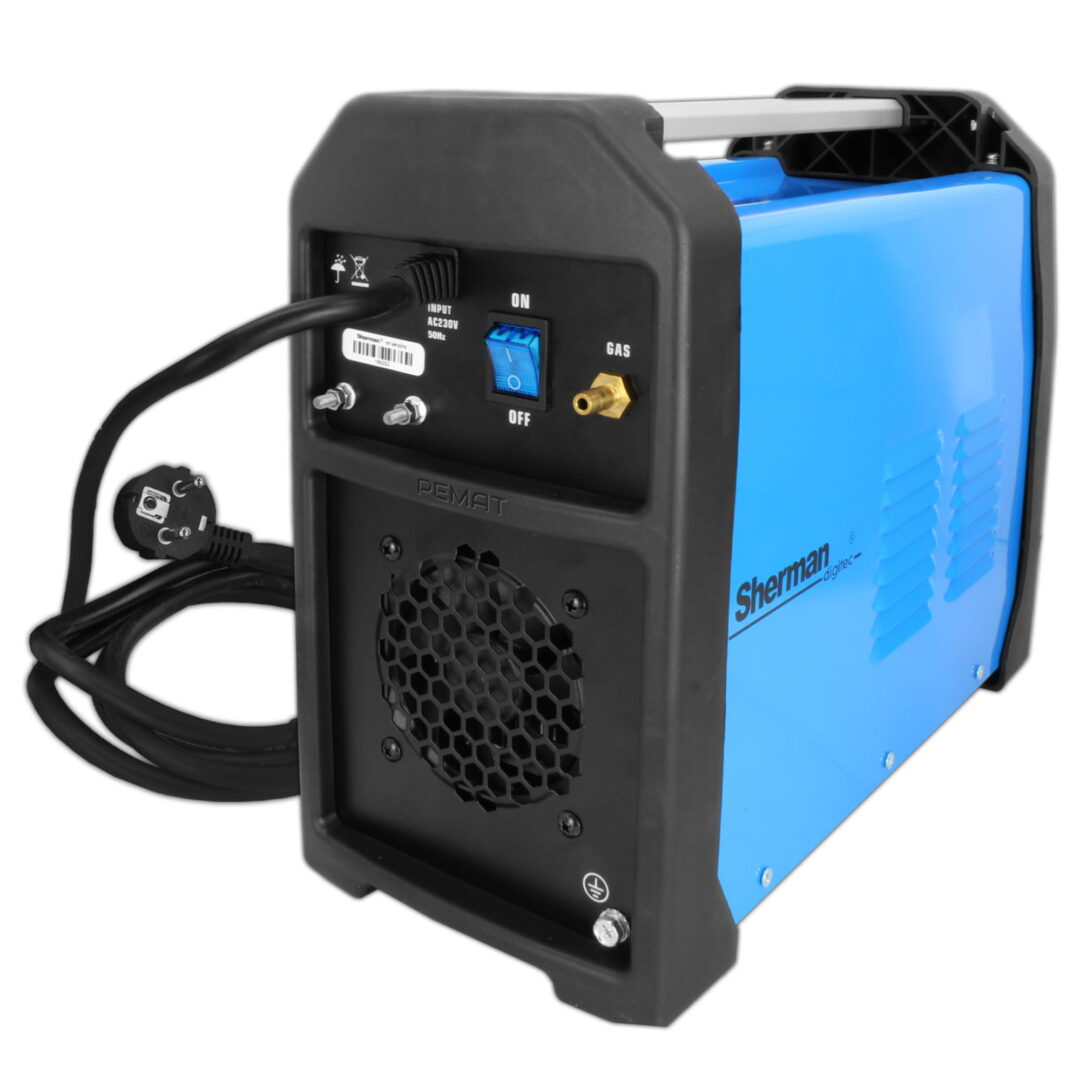

DZESĒŠANA

Ierīcei ir ventilatora dzesēšanas sistēma, kas ievērojami palielina tās efektivitāti.
